压铸模具失效的原因分析 ◇博威模具百科

压铸模由于生产周期长、投资大、制造精度高，故造价较高，因此希望模具有较高的使用寿命。但由于材料、机械加工等一系列内外因素的影响，导致模具过早失效而报废，造成极大的浪费。

压铸模具主要失效形式：

㈠是模具老化，热裂纹(龟裂)、磨损、冲蚀等，造成零件表面出模拉伤或铸件变形，造成模具无法使用；

㈡尖角、拐角处开裂、劈裂模具无法使用；

㈢模具故障频繁如滑块卡死，模具窜铝等造成模具无法使用，或勉强使用压铸效率极低。

应力有机械应力和热应力，热、机械、化学、操作冲击是导致模具损坏的主要原因，模具延寿应主要从减少冲击速度、压力，降低温度、减少涨缩以及提高抗疲劳强度、提高抗冲击等方面入手。

一、在模具加工制造过程中

1、毛坯锻造质量问题。有些模具只生产了几百件就出现裂纹，而且裂纹发展很快。有可能是锻造时只保证了外型尺寸，而钢材中的树枝状晶体、夹杂碳化物、缩孔、气泡等疏松缺陷沿加工方法被延伸拉长，形成流线，这种流线对以后的最后的淬火变形、开裂、使用过程中的脆裂、失效倾向影响极大。

2、在车、铣、刨等终加工时产生的切削应力，这种应力可通过中间退火来消除。

3、淬火钢磨削时产生磨削应力，磨削时产生摩擦热，产生软化层、脱碳层，降低了热疲劳强度，容易导致热裂、早期裂纹。对h13钢在精磨后，可采取加热至510-570℃，以厚度每25mm保温一小时进行消除应力退火。

4、电火花加工产生应力。模具表面产生一层富集电极元素和电介质元素的白亮层，又硬又脆，这一层本身会有裂纹，有应力。电火花加工时应采用高的频率，使白亮层减到最小，必须进行抛光方法去除，并进行回火处理，回火在三级回火温度进行。

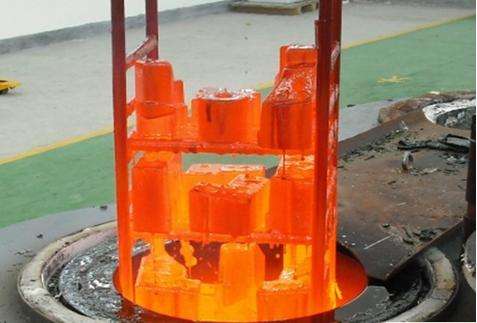

二、模具热处理过程中

热处理不当，会导致模具开裂而过早报废，特别是只采用调质，不进行淬火，再进行表面氮化工艺，在压铸几千模次后会出现表面龟裂和开裂。

钢淬火时产生应力，是冷却过程中的热应力与相变时的组织应力叠加的结果，淬火应力是造成变形、开裂的原因，固必须进行回火来消除应力。

三、在压铸生产过程中

1）模温

模具在生产前应预热到一定的温度，否则当高温金属液充型时产生激冷，导致模具内外层温度梯度增大，形成热应力，使模具表面龟裂，甚至开裂。

2）充型

金属液以高压、高速充型，必然会对模具产生激烈的冲击和冲刷，因而产生机械应力和热应力。在冲击过程中，金属液、杂质、气体还会与模具表面产生复杂的化学作用，模具过热加速腐蚀容易容易产生粘模，运动部件失灵而导致模具表面损伤。当金属液裹有气体时，会在型腔中低压区先膨胀，当气体压力升高时，产生内向爆破，扯拉出型腔表面的金属质点而造成损伤，因气蚀而产生裂纹。

3）冷却

应设置冷却温控系统，保持模具工作温度在一定的范围内。由于模具与金属液之间的热交换，使模具表面产生周期性温度变化，引起周期性的热膨胀和收缩，产生周期性热应力。当这种交变应力反复循环时，使模具内部积累的应力越来越大，当应力超过材料的疲劳极限时，模具表面产生裂纹。
